NKQ10 系列双电源自动切换装置

NKQ10系列PC级双电源自动切换装置（以下简称ATSE）是集开关与逻 辑控制于一体，无需外加控制器，真正实现机电一体化的自动切换装置， 具有电压检测、远程控制、电气、机械互锁等功能，可实现自动、电动远 程、紧急手动控制。操作是由逻辑控制板以各种逻辑命令来管理电机、变 速箱的操作运行来实现，电机带动开关弹簧贮能，瞬时释放的加速机构， 快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极 大的提高了各项电器性能与机械性能。 ATSE适用于交流50Hz，额定工作电压400V，额定工作电流6～630A的 两路电源供电系统中，当常用电源发生故障时，可以自动完成常用电源与 备用电源的供电转换，以保证负载电路的正常供电，确保用电的可靠及安 全。该产品广泛应用于消防、医院、银行、商场、化工、冶金、军事设施、 高层建筑等不允许停电的重要供电场所。 本产品符合GB/T14048.11、IEC60947-6-1《自动转换开关电器》、 《高层民用建筑防火规范》、《民用建筑电气设计规范》等标准。

二 、 产 品 特 点

1、装置设计美观、新颖、简洁、体积小、功能齐全。

2、完全机电一体化,无需外接控制器,即可实现自动控制。

3、采用双列复合式触头(横拉式机构)，微电机预储能及微电子控制技术，基 本零飞弧。

4、采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使 用安全可靠。

5、采用过零检测和控制技术，紧急情况下可强制零(同时切断两路电源)， 满足消防联动需要。

6、具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离。

7、采用国际先进的逻辑控制电路，抗干扰能力强，具有过压、欠压及缺 相保护功能。

8、四种操作功能：紧急手动操作；电动

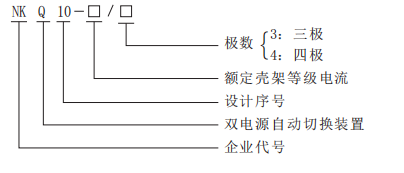

三 、 型 号 及 含 义

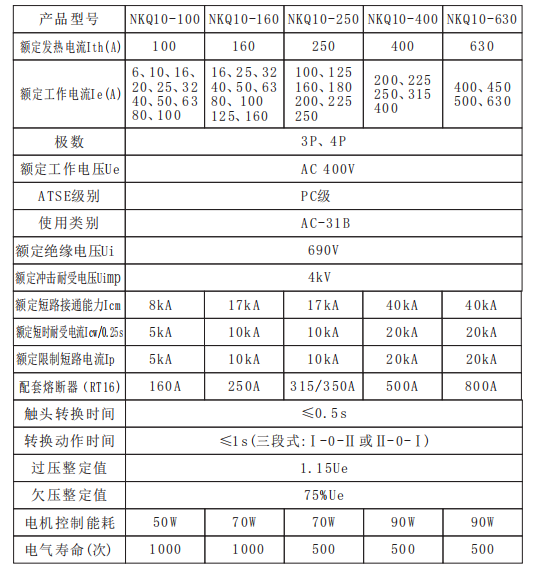

主 要 技 术 参 数
