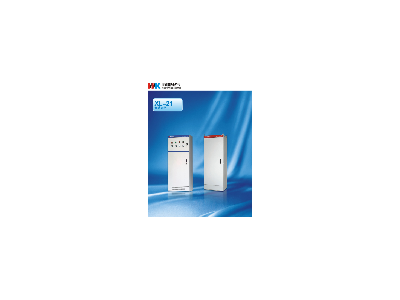

XL-21 系列动力配电箱

一、产品概述

XL-21系列动力配电箱适合于工业与民用建筑中作交流频率为50Hz，额定电压380V及以下，三相四线、三相五线电力系统的动力配电、照明配电和电动机控制用。

二、型号含义

三、使用条件

1、 海拔高度不超过2000m

2、环境温度为-5℃～+40℃；24小时平均温度不高于35℃

3、相对湿度在40℃时不大于50%，在20℃允许为90%，但应考虑到由于温度的变化偶然产生的凝露。

4、无导电尘埃及化学腐蚀性气体，无火灾、爆炸危险、无剧烈震动。

四、结构简介

XL-21型低压动力配电箱系封闭式，箱体用钢板弯制焊接而成，正面为单扇开门，门上可装设电压表、电流表等测量仪表和操作按钮、指示灯等。刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，门打开后，配电箱内全部设备敞露，便于检修维护。

XL-21型低压动力配电箱均采用国内自行设计的新型组件，具有结构紧凑、检修方便、线路方案可以灵活组合等特点，配电柜除装有空气断路器和熔断器作为短路保护外，还可装有接触器和热继电器等电器元件。

XL-21型低压动力配电箱执行标准GB7251《低压成套开关设备》，防护等级为IP43。

五、外形及安装尺寸

XL-21型低压动力配电箱外形尺寸见图1、表1，安装尺寸见表2。

六、订货须知

用户订货时需提供下列资料

1、一、二次回路电器元件的技术规格。

2、一、二次回路接线原理图。

3、箱体结构尺寸、颜色。
