JT-BZ系列变压器中性点接地电阻柜

河北杰泰电气有限公司是电力系统中性点接地电阻柜专业生产制造厂家，公司拥有技术精湛的研发队伍和精良的制造设备,引进并消化国外的先进技术,长期致力于电力系统中性点接地技术产品研发、生产、销售与服务。JT-BZ 变压器中性点接地电阻柜对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。该系列电阻器广泛应用于发电厂厂用电系统，变电所供电系统、工矿企业配电系等 6～35kV 交流电网的变压器或发电机中性点上，以实现这些电网采用中性点经电阻接地的方式。
二. 产品用途
JT-BZ 型变压器中性点接地电阻柜用于 6～35KV 交流电网的变压器中性点上，以实现这些电网采用中性点经电阻接地的方式。
三. 产品特点
1. 产品采用优质进口不锈钢或国产不锈钢电热金属材料，具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点，产品运行安全可靠；
2.本产品主要针6-35kV 系统，变压器星型接线的，直接接中性点电阻，变压器三角形接线的提供独立的接地变压器引出中性点，中性点电阻与之连接使用；
3. 电阻柜阻值可从 1 欧姆到 2000 欧姆，电流从 1 安培；
4.电阻柜用于户外或户内，柜体采用不锈钢板或冷轧钢；
5.产品可加装隔离开关，检修方便；
6.柜内设有智能温湿度控制装置；
7.可加装电阻柜综合测试仪，可监测电阻柜正常运行状态下中性点不平衡电流电阻柜内的温度，也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数，并预留通讯接口，可将检测、记录的信息传递至主控室。

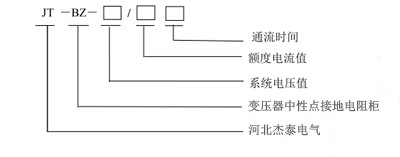

四. 型号说明

五. 接线图

六. 使用条件：
1.一般用于户外，使用于6-35kV 系统中；
2.海拔不高于 3500 米，高原地区由于海拔高，散热差，订货时请注明；
3. 环境温度：－20℃～＋70℃，相对湿度不大于 95%；
4. 风压不超过 700Mpa（相当于风速 34m/s）；
5.地震烈度：小于 8 级；
6. 覆冰厚度：小于 10mm；
7. 空气污秽等级 ：不高于Ⅳ级；
8.周围环境中无易燃易爆、无腐蚀性气体及导电尘埃；
9.由于电阻是发热元件，使用时温升较高，安装电阻器的地方应在四周留有空隙，防止外界热源的影响。安装使用时请注意。
七. 订货须知
1.系统额定电压：(kV)；
2. 短时允许电流：（A）；
3. 标称电阻值：（Ω）；
4. 电流互感器（CT）：CT 变比及容量，精度；
5.进出线方式：上进下出，下进下出可选；
6. 短时允许通流时间：（S）；
7. 电阻柜的材质、柜体（IP）防护等级、色标及安装地点；
8.是否带接地变压器，若有接地变，接地变与电阻分体还是一体；
9. 是否带电阻柜智能检测装置。
