QBY型塑料气动隔膜泵

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2020-10-06 09:13
询价

公司基本资料信息
详细说明


概述



 一、QBY型塑料气动隔膜泵产品概述:

   立申公司生产的QBY型塑料气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

二、QBY型塑料气动隔膜泵性能特点:

1.QBY型塑料气动隔膜泵最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
2.QBY型塑料气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
3.QBY型塑料气动隔膜泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
4.QBY型塑料气动隔膜泵扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
5.QBY型塑料气动隔膜泵可以浸没在介质中工作。
6.QBY型塑料气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠。
7.QBY型塑料气动隔膜泵结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
8.QBY型塑料气动隔膜泵使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
9.QBY型塑料气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。
10.QBY型塑料气动隔膜泵可输送较粘的液体。(粘度在1万厘泊以下)

三、QBY型塑料气动隔膜泵主要用途:

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、QBY型塑料气动隔膜泵泵吸各种乳剂和填料。.
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。|
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、QBY型塑料气动隔膜泵作为各种固液分离设备的前级送压装置。


四、QBY型塑料气动隔膜泵应用领域:

工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:原油、稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油
水处理:石灰浆、软性沉淀物、污水、化学品、废水等。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。
建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆。
家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

五、QBY型塑料气动隔膜泵技术参数:

流量:0-12m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+150℃;
压力:0.1-0.7MPa;
自吸高度:5-7m。

六、QBY型塑料气动隔膜泵性能参数:


型号

流量(m3/h)

扬程(m)

出口压力(kgf/cm2)

吸程(m)

最大允许能通过颗粒直径(mm)

最大供气压力(kbf/cm2)

最大供气消耗量(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.3

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

QBY-65

0~16

0~50

6

7

8

7

0.9

-

QBY-80

0~24

0~50

6

7

10

7

1.5

-

QBY-100

0~30

0~50

6

7

10

7

1.5

-


七、QBY型塑料气动隔膜泵应用实例:

1、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
2、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
3、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
4、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
5、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
6、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
7、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
8.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
9、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。

七、QBY型塑料气动隔膜泵使用注意事项:

1.QBY型塑料气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

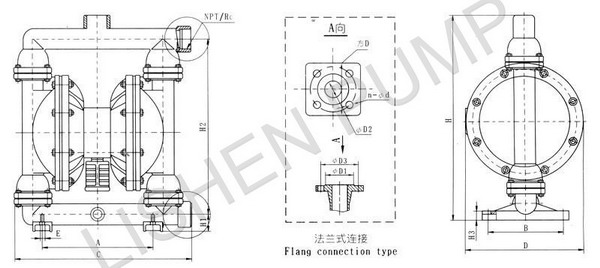

安装尺寸






型号Type

A

B

C

D

E

H1

H2

H3

H

螺纹式Screw

法兰式Flange




D1

D2

D3

D

n

d



QBY-10

130

50

220

145

10

39

195

10

270

1/2

-

-

-

-

-

-



QBY-15

130

50

220

145

10

39

195

10

270

1/2

-

-

-

-

-

-



QBY-25

245

160

360

250

12

63

360

36

470

1

-

-

-

-

-

-



QBY-40

245

160

360

250

12

63

360

35

470

1/21/4

-

-

-

-

-

-



QBY-50

335

220

540

345

16

88

-

25

720

-

90

50

110

4

14



工作原理



 在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。

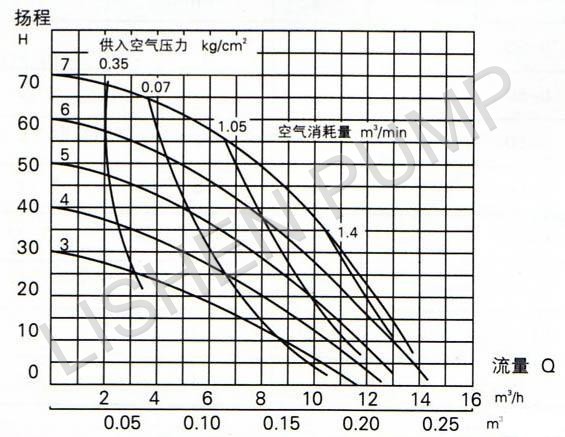

性能曲线







能力特性表





隔膜品种

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

介质种类

发烟硝酸

×

×

浓硝酸

×

×

浓硫酸

×

×

浓盐酸

×

浓磷酸

×

浓醋酸

×

×

×

浓氢氧化钠

无水氨

稀硝酸

×

×

稀硫酸

稀盐酸

×

稀磷酸

×

×

稀氢氧化钠

氨水

×



×

×

汽油

石油

×

四氯化碳



二硫化碳



×

乙醇

丙铜

×

×

甲酚

×

乙醛

×

×

乙苯

×

×

丙烯晴

×

丁醇

丁二烯

×

苯乙烯

×

×

醋烯乙酯

×

×

×

×

×

×



QBY型塑料气动隔膜泵隔膜材质说明
橡胶
橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。立申泵业制造的专利特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命。
